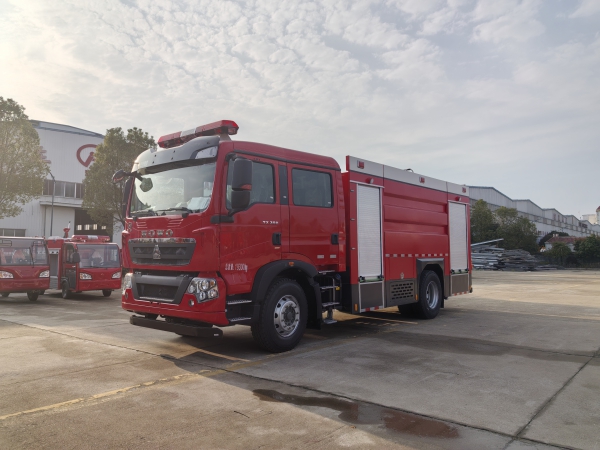

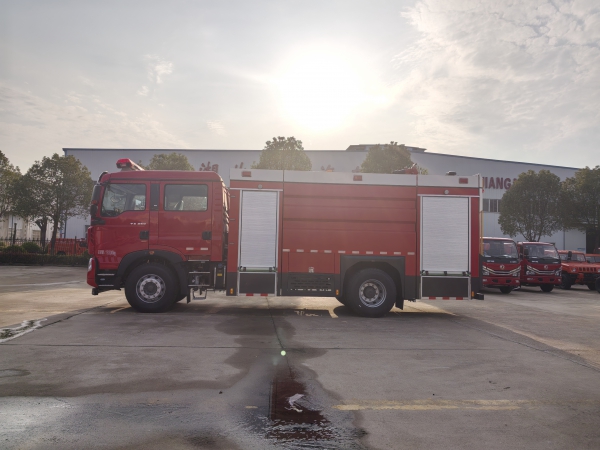

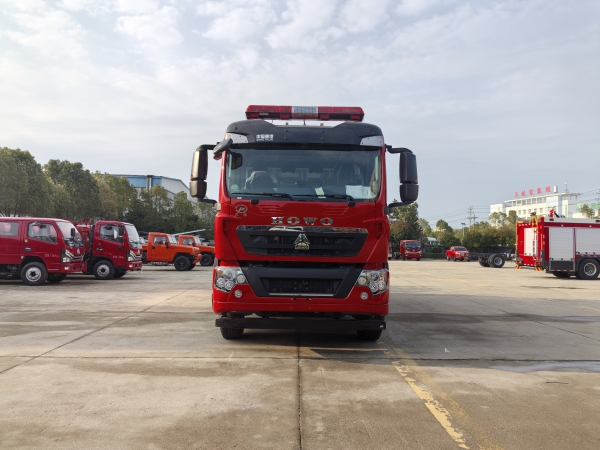

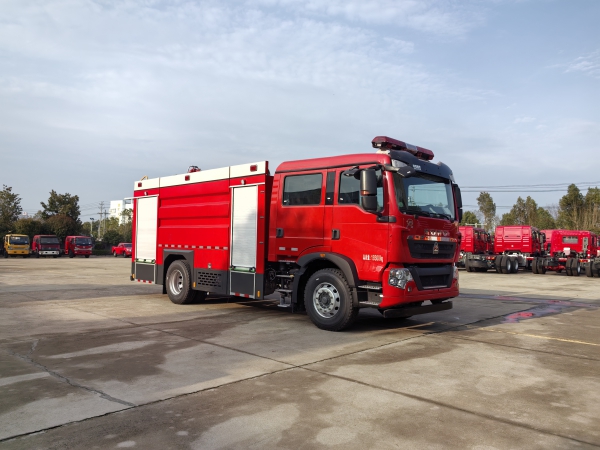

重汽8噸T5G雙排水罐消防車
【技術參數】 | |||
產品名稱 | JDF5190GXFSG80/Z6型水罐消防車 | ||
總質量(Kg) | 19300 | 罐體容積(m3) | 7.9 |
額定載質量(Kg) | 7900 | 外形尺寸(mm) | 8600×2540×3600 |
接近角/離去角(°) | 19/10 | 前懸/后懸(mm) | 1430/2470 |
軸數 | 2 | 軸距(mm) | 4700 |
軸荷(Kg) | 6300/13000 | 最高車速(Km/h) | 95 |
其它 | 選裝局部造型;罐體容積:7.9立方米,水罐尺寸:2235×2440×1520mm。整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:420mm。ABS系統控制器生產企業/型號為威伯科(上海)管理有限公司/4460046300。主要專用裝置有消防泵、消防炮。 | ||
【底盤技術參數】 | |||
底盤型號 | ZZ5207TXFV471GF5 | 生產企業 | 中國重汽集團濟南卡車股份有限公司 |
商標名稱 | 豪沃牌 | 輪胎數 | 6 |
接近角/離去角(°) | 19/23 | 輪胎規格 | 315/80R22.5,12.00R20 |
鋼板彈簧片數 | 11/9+8,10/9+6,4/9+6,4/5,3/9+8,3/3+2 | 前輪距(mm) | 1950,2035 |
燃料種類 | 柴油 | 后輪距(mm) | 1848,1860 |
排放標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) |
MC07.34-60 | 中國重型汽車集團有限公司 | 6870 | 251 |
1、 整車主要參數
外廓尺寸 | 8600×2540×3600mm |
最大總質量 | 19300kg |
載液量 | 泡沫車載水5500kg，泡沫2300kg |
最高車速 | 95km/h |
消防泵額定流量 | 60L/s 1.0MPa |
消防炮額定流量 | 泡沫車：48L/s 1.0MPa 水罐車：60L/s 1.0MPa |
消防炮射程 | 泡沫車：泡沫≥60m 水≥70m 水罐車：≥75m |
比功率 | 251/19.25=13 |
接近角/離去角 | 19°/10° |
二、底盤
1、 主要參數
型號 | ZZ5207TXFV471GF5 |
|
制造商 | 中國重汽集團濟南卡車股份有限公司 | |
發動機額定功率 | 251kw | |
發動機排量 | 6870ml | |
發動機排放標準 | GB17691-2018國Ⅵ | |
驅動形式 | 4×2 | |
軸距 | 4700mm | |
最大允許總重 | 20100kg | |
最小轉彎半徑 | ≤19m | |
變速箱 | 手動 | |
取力器 | 原裝 |
2、乘員室
結構 | 平頭、四門，原裝雙排 |
|
司乘人員數 | 2+4人 | |
駕駛員位置 | 左置 | |
設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒， |
三、 上裝結構及性能參數
總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。 |
工藝要求 | 所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。 |
| |
1、 器材箱和泵室
結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。 |
|
器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒 | |
泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。 | |
保溫位置： | ||
爬梯及上車拉手
| 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
|
2、水罐 | ||
容量 | 2350kg |
|
材質 | 優質碳鋼，厚度為3mm | |
結構 | 內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理 | |
罐體固定 | 與底盤車架彈性連接 | |
罐體設置 | 人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置 | |
溢流口：設DN65溢流口1個 | ||
放余水口：設1個DN40水罐放余水口，配球閥 | ||
注水口：在水罐左右兩側各接1只DN65接口 | ||
進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制 | ||
四、水系統
1、水泵
型號 | CB10/30-XZ型車用消防泵 |
|
形式 | 離心式 | |
額定流量 | 30L/s @1.0MPa | |
出口額定壓力 | 1.0MPa | |
最大吸深 | 7m | |
引水裝置 | 活塞式真空泵 | |
引水時間 | 最大吸深時≤50s |
2、 管路系統
管道材質 | 優質無縫鋼管 |
|
吸水管路 | 泵房后側設一個DN100吸水口 | |
注水管路 | 水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 | |
出水管路 | 泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋 | |
冷卻水管路 | 配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置
1、車載水炮
型號 | PS30W |
|
制造商 | 成都威斯特消防機械有限公司 | |
回轉角度 | 360°水平回轉 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+60° | |
流量 | 30L/S | |
射程 | ≥55m |
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制 | 水泵脫掛檔、警燈警報、照明及信號裝置控制等 |  |
泵室內控制 | 上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
附加電氣 | 設獨立電路 |
|
輔助照明 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 | |
頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |
警示裝置 | 長排全紅警燈，安裝在駕駛室頂部 | |
警報器，其控制盒在駕駛員前下方 | ||
火場照明 | 上裝后部安裝35W消防探照燈1個 |
八、表面處理
面漆 | 優質國產漆 |
顏色 | 車體外表面主色為RO3消防紅 |
九、隨車消防器材的布置和配備
1、器材布置
1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
3 | 標示醒目，多人操作，互不干涉。 |
2、器材配備（標配）
1 | 吸水管 | 100×4米 | 2 | 根 | 螺紋式 |
2 | 濾水器 | FLF100 | 1 | 件 | 螺紋式 |
3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 內扣式 |
4 | 集水器 | JII100/65×2-1.0 | 1 | 件 | 內扣式 |
5 | 水帶 | 13-65-20 | 4 | 盤 | 低壓；內扣式 |
6 | 水帶 | 13-65-20 | 4 | 盤 | 低壓；內扣式 |
7 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
8 | 水帶包布 | DT-SB | 4 | 件 | |
9 | 水帶掛鉤 | 4 | 件 | ||
10 | 地上消火栓扳手 | QT-DS1；長400 | 1 | 件 | |
11 | 地下消火栓扳手 | 長860 | 1 | 件 | |
12 | 吸水管扳手 | FS100 | 2 | 件 | |
13 | 直流開關水槍 | QZG3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
14 | 直流開花水槍 | QZK3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
15 | 泡沫槍 | PQ4/0.7Z | 1 | 支 | |
16 | 泡沫外吸液管 | 40*2700 | 1 | 件 | |
17 | |||||
18 | 滅火器 | 3kg | 1 | 具 | |
19 | 消防腰斧 | 長390 ；GF-285 | 1 | 件 | |
20 | 橡皮錘 | 1 | 件 | ||
21 | 可充電式手提照明燈 | 1 | 件 |
